Gelenklager Motorsport-Ausführung - Rostfrei, wartungsfrei
Serie GXSW..MS
Gelenklager kleiner Außen-Ø, mit PTFE-Einlage (wartungsfrei)
Vorgespanntes Lager


Einsatz bei höchster dynamischer Zug-/Druckbelastung
im korrosionsgefährdeten Bereich

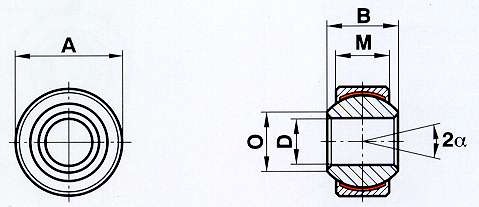

GXSW-MS-Zeichnung
Bezeichnung DH7 B M A h6 O Statische radiale
Tragzahl Co kN
Dynamische radiale
Tragzahl Co kN
Drehmoment
N/dm
α Stückgewicht
g
GXSW
8.19 -MS
8 12 9,00 19 10,4 27,8 20,8 1-10 14° 17
GXSW
10.22 -MS
10 14 10,50 22 12,9 39,0 28,1 2-14 13° 26
GXSW
12.26 -MS
12 16 12,00 26 15,4 53,5 38,4 6-18 13° 41
GXSW
14.29 -MS
14 19 13,50 29 16,8 70,0 50,5 6-20 16° 56
GXSW
16.32 -MS
16 21 15,00 32 19,3 88,0 63,0 8-22 15° 75
GXSW
18.35 -MS
18 23 16,50 35 21,8 106,5 76,5 8-22 15° 97
GXSW
20.40 -MS
20 25 18,00 40 24,3 130,0 93,5 8-25 14° 142

Werkstoffe:
Lagerschale: Rostfreier Stahl 1.4571 (Edelstahl), mit eingeklebtem PTFE-Gewebe
Innenring: Wälzlagerstahl 100Cr6, gehärtet, geschliffen, poliert, hartverchromt an der Lauffläche
Lagerung: Vorgespannt, spielfrei
Auf Anfrage: - Innenring aus rostfreiem Stahl 1.4034 (Edelstahl), gehärtet, geschliffen, poliert
  - Mit beidseitiger V-Nut
  - Mit Gewindebolzen


V-Nut Werkzeug und Einpresswerkzeug zum Einbau kann von FLURO® bezogen werden.

V-Nut Werkzeug und Einpresswerkzeug V-Nut Werkzeug und Einpresswerkzeug
